Многозонная система фоновой музыкальной трансляции на базе оборудования SVS Audiotechnik
В современных инженерных решениях для коммерческих и общественных объектов всё более актуальна задача организации многозонной фоновой музыкальной трансляции с удалённым управлением, низкой стоимостью реализации и сохранением высокого качества звука. В статье рассмотрим базовые принципы построения такой системы и разберем практический пример на основе оборудования SVS Audiotechnik (серии PAF, MATRIX, SERVER).
Выбор количества зон и акустических систем
Во-первых, определяется число зон озвучивания в зависимости от функционального назначения помещений и их геометрии. Для каждой зоны оцениваются площадь, высота монтажа акустики, тип установки (на одной стене, параллельные стены, потолочное размещение, шахматная расстановка) и ожидаемый уровень шума. Целевой уровень звукового давления (SPL) задаётся равным уровню шума в типичном режиме эксплуатации плюс 15 дБ для обеспечения чёткой разборчивости речи. Прогнозируемый SPL можно рассчитать:- по формуле уровня звукового давления в точке от отдельной акустической системы;
- Изображение с текстом справа
- по эмпирическим зависимостям для выбранной конфигурации расстановки;
- с помощью специализированного ПО, например EASE Focus, что позволяет повысить точность при проектировании.
Если для фоновой трансляции, либо речевого оповещения нам хватит лишь сателлитов PAF, то для вип-лобби, лаундж-зоны или помещений, где в аудиопрограмме будет преобладать музыка, настоятельно рекомендую дополнить систему небольшим, но убедительным сабвуферомPAF-10S. Во-первых, это красиво - в белом цвете десятидюймовый сабвуфер элегантен. Во-вторых, его вклад в общую АЧХ системы прибавит в НЧ, где человеческое ухо слышит слабее (согласно кривой слышимости) и разгрузит сателлиты, оставляя на них СЧ и ВЧ диапазон для воспроизведения. Таким образом, получим отличный частотный баланс системы. А параметрика матричного процессора поможет нам свести этот сетап, но об этом чуть позже.
Вклад в общую амплитудно-частотную характеристику системы, прибавит давления в области низких частот, где человеческое ухо слышит слабее (согласно кривой слышимости), и поможет разгрузить работу сателлитов, оставляя на них средне частотный и высокочастотный диапазон для воспроизведения. Таким образом, мы получим отличный частотный баланс системы в целом

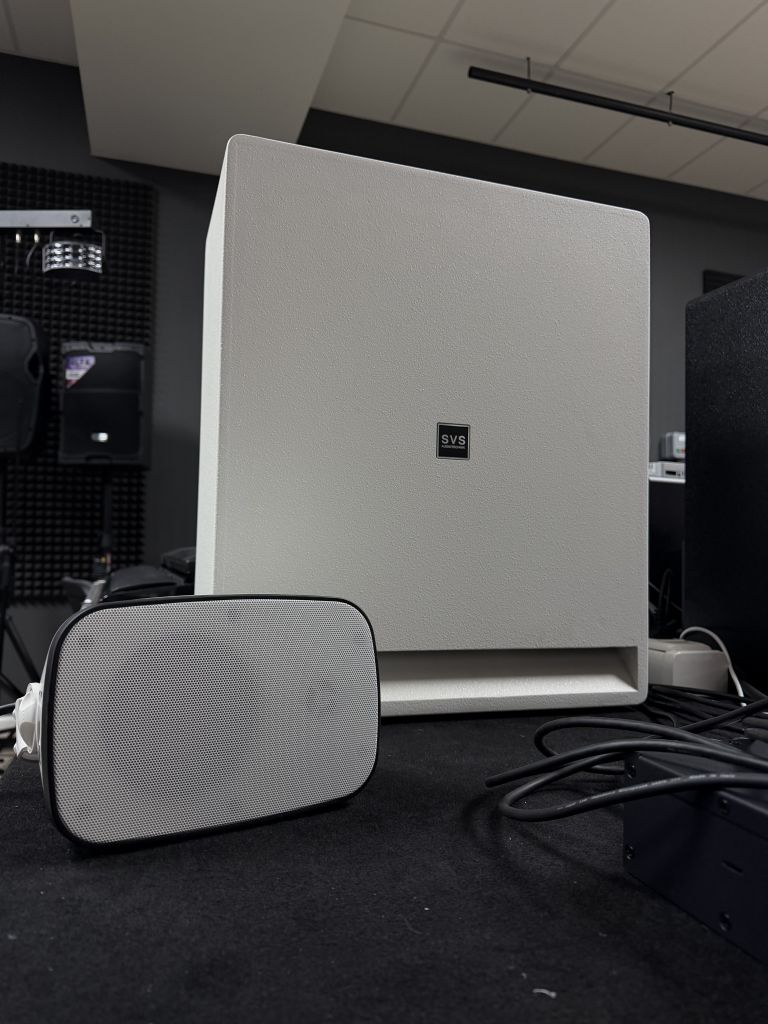

Рис.1. Сателлит SVS Audiotechnik PAF-5W PRO и сабвуфер SVS Audiotechnik PAF-10S
Подбор усилителей

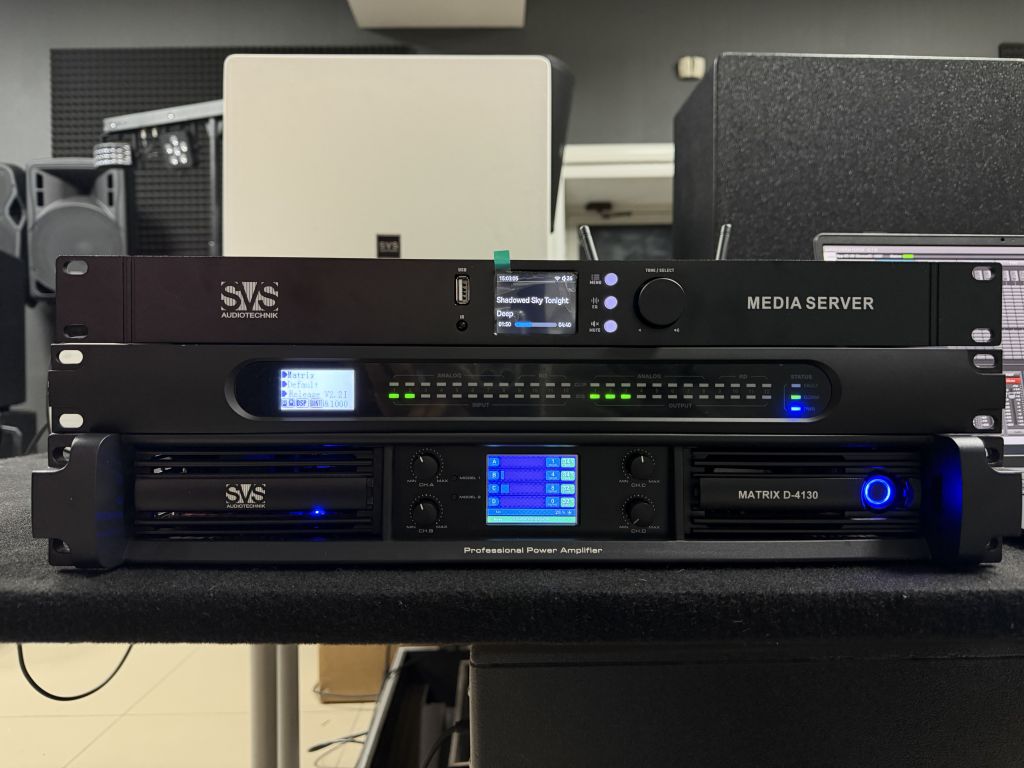

Для каждой зоны подбирается отдельный усилитель, в нашем примере рассмотрим серию SVS Audiotechnik MATRIX. Мощность усилителя выбирается по суммарному потребляемому значению от акустических систем с добавлением запаса в 20–30% для обеспечения динамического диапазона и предотвращения перегрузки. На выбор два устройства: MATRIX D-4080 (800 Вт/8Ом на канал) и MATRIX D-4130 (1300 Вт/8Ом на канал). Усилители D-класса, с защитой от перегрузок, плавным пуском, мониторингом нагрузки, температуры и интеллектуальным контролем вентиляции. Усилительные каскады могут работать в режиме моста, есть возможность линковать входы. Особенностью усилителя является измеряемый импеданс на выходе и автоматический выбор режима работы: 16/8/4/2 Ом либо 70/100 В.
Матричный аудиопроцессор SVS Audiotechnik Matrix-A8
Центральным элементом многозонной системы выступает матричный аудиопроцессор SVS Audiotechnik Matrix-A8. Устройство обеспечивает 20 входных и 20 выходных каналов, которые собираются из следующих интерфейсов:
- 8 аналоговых входов с возможностью фантомного питания 48 В до 10 мА;
- 4 входа с удаленного пульта громкости по протоколу RD Net (со звуком, конвертированным в AES3);
- входов по Dante (при установке опциональной карты)
Выходная часть имеет аналогичную структуру: 20 выходов, включая 8 аналоговых, 4 выхода по RD Net и 8 Dante выходов

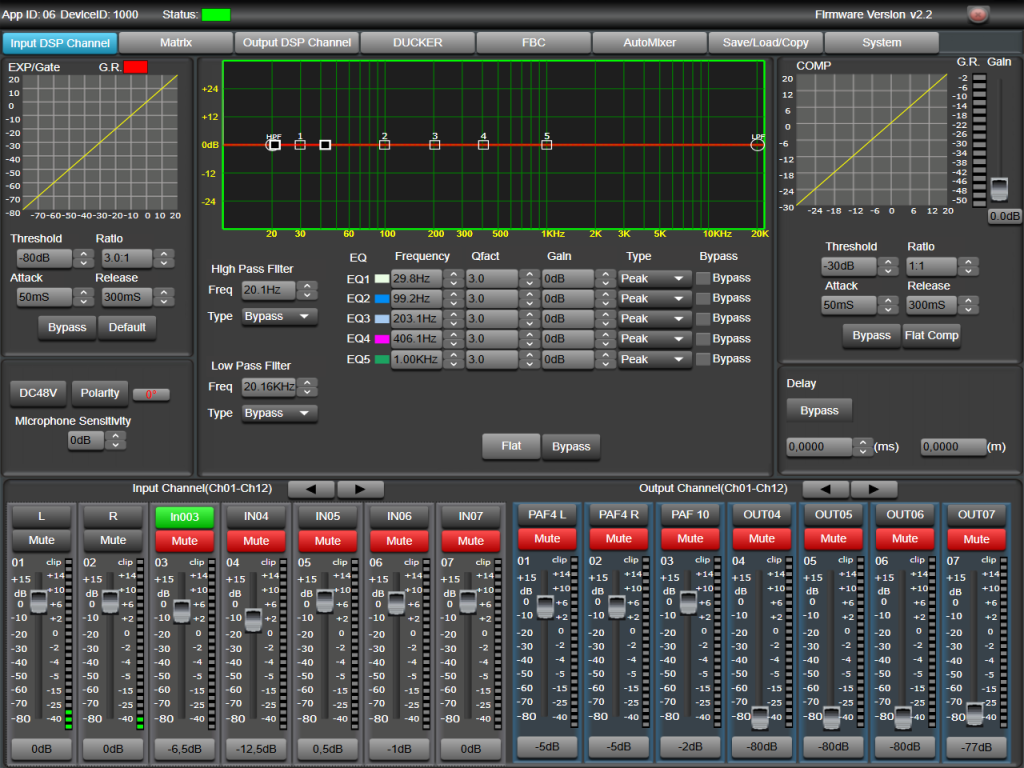

> Рис.3. Главная страница ПО Matrix Editor, показывает настройки выбранного входного канала, в нижней части экрана уровни всех входов и выходов. В верхней части экрана закладки настроек.
Матрица оснащена:
- Ethernet‑портами для управления с ПК;
- RD Net IN/LINK‑портами для стыковки с другими матрицами (до 16 устройств), что позволяет расширить систему до 192-канального пространства с произвольной маршрутизацией;
- RD Net протокол работает в стандартной архитектуре TCP/IP, поэтому сеть из ПК, матриц можно собрать в звезду через коммутатор, а при использовании коммутаторов с SFP разнести матрицы между собой на километры и обеспечить удаленные зоны звуко
- портами RD 9/10 и RD 11/12 для подключения удалённых панелей управления.
Такая архитектура позволяет формировать независимые зоны, каждую из которых можно сопроводить отдельной группой микрофонов, аудиоисточников и маршрутизировать сигналы по индивидуальным выходным каналам. При необходимости реализуется и стерео/сурраунд-звучание в отдельных зонах.
Удалённые панели управления
Для удалённого управления системой предусмотрен ряд устройств SVS Audiotechnik:

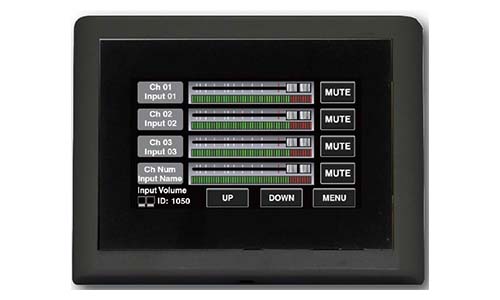

· RVC 100D— сенсорная панель для выбора источника, уровня громкости и отключения звука, загрузки предустановленных пресетов;

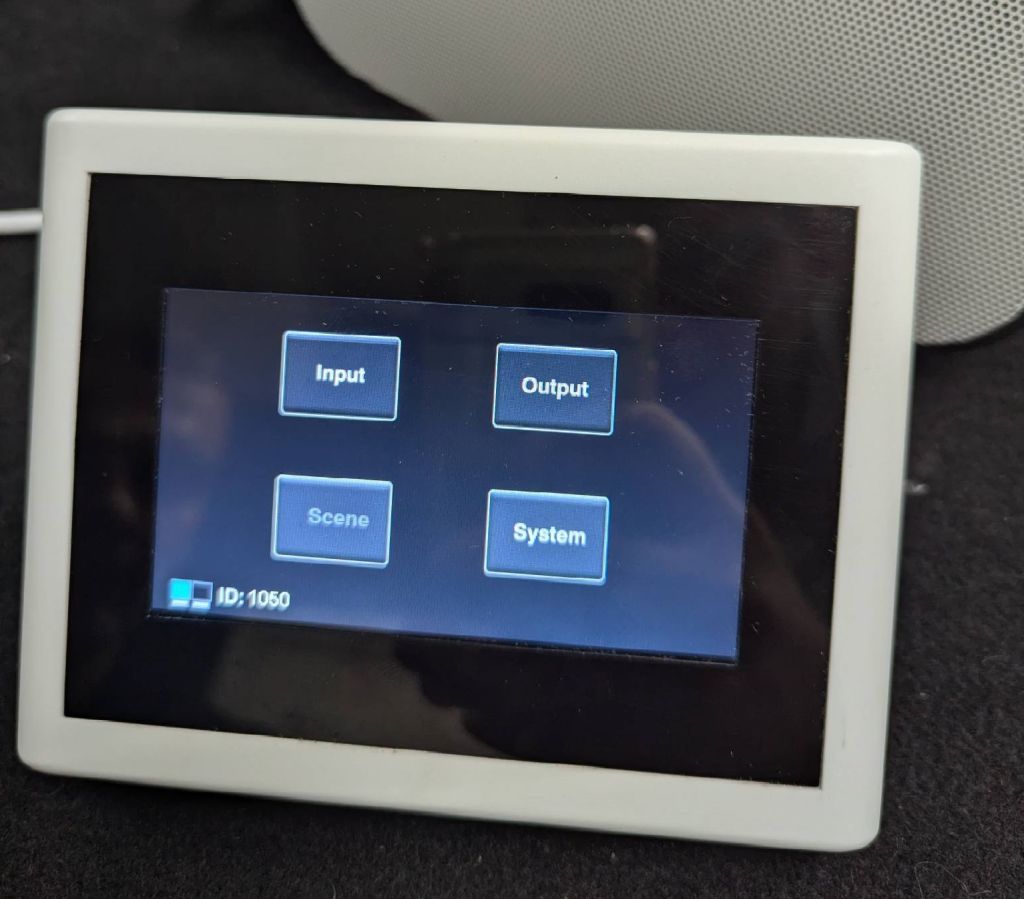

Рис.4. Интерфейс RVC-100D, выбор источников, зон или готового пресета

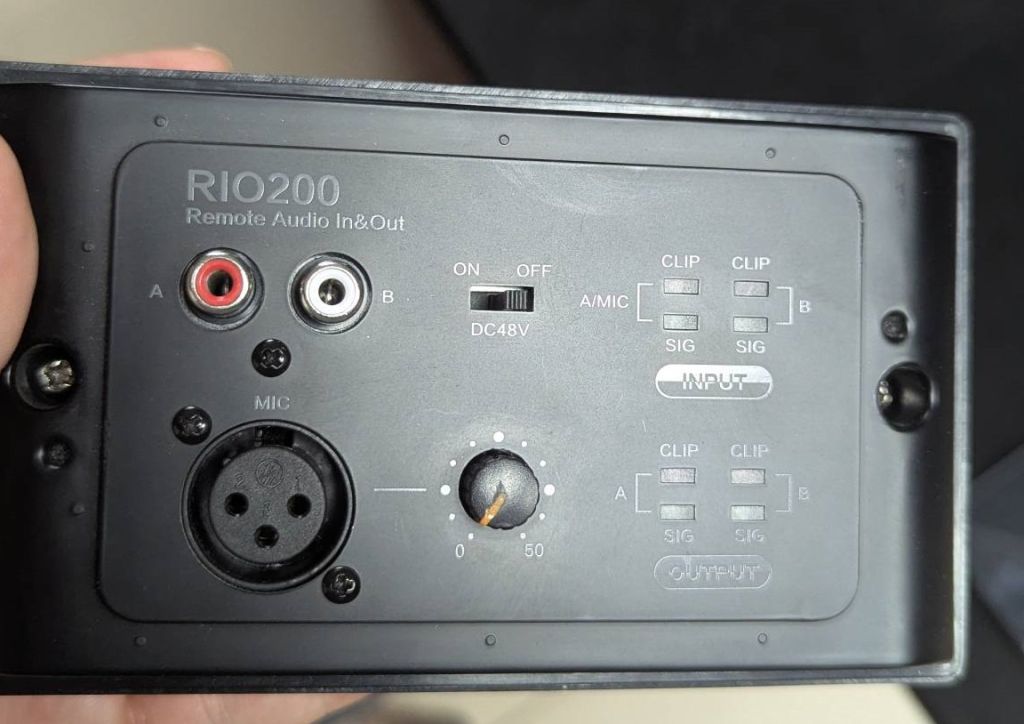

· RIO200 I/O— 2 входа и 2 выхода с регулировкой громкости;

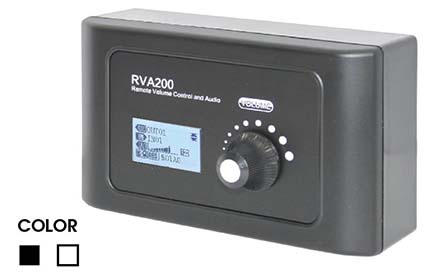

· RVA200— 2 выхода, выбор источника и управление громкостью;
· RVC1000— выбор источника, регулировка громкости и отключение зоны;

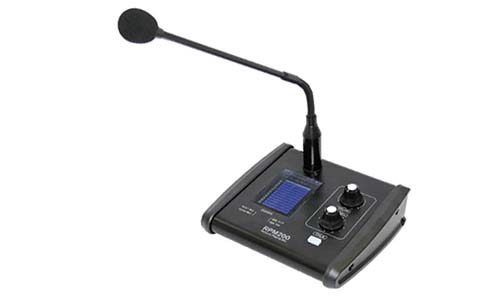

· RPM200— пейджинговая станция с «гусиным» микрофоном, выбором зоны и регулировкой уровня;

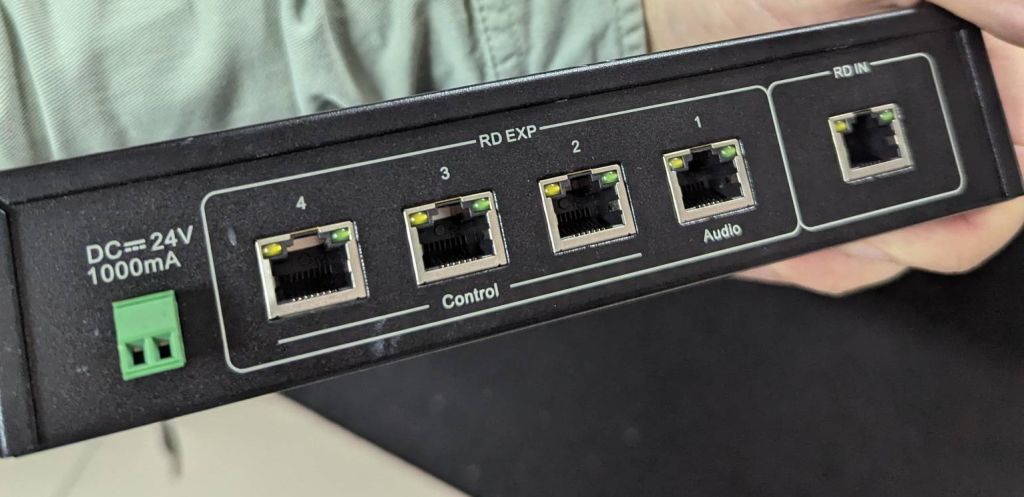

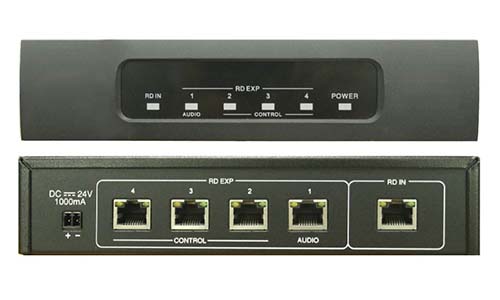

· RD-100 EX– свитч RD Net, расширяющий один выход на 3 контрольных и 1 аудио порты.
Все устройства могут располагаться на расстоянии до 100 м от матрицы по витой паре Cat5e, что упрощает монтаж и делает систему масштабируемой.

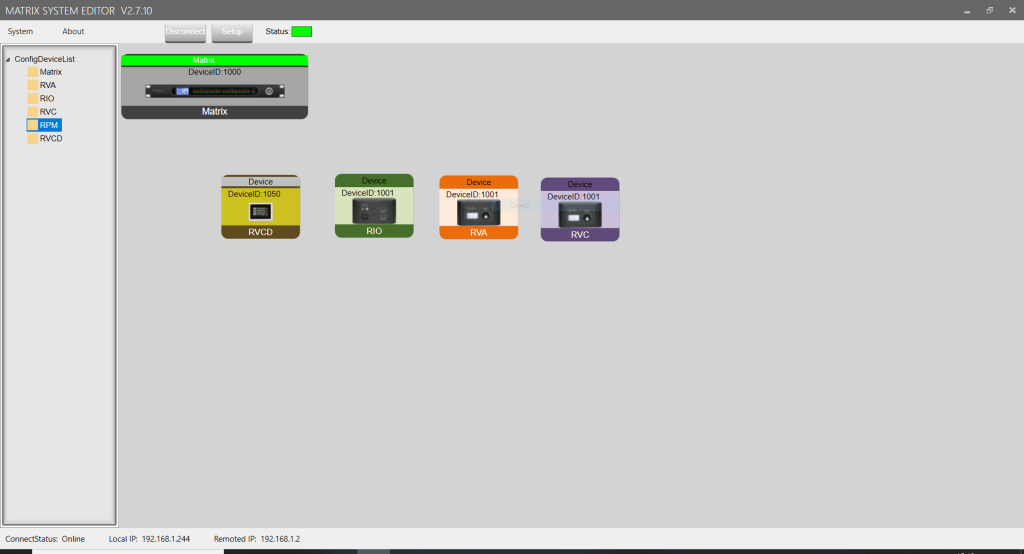

Рис.7. Добавление устройств расширения в конфигурацию аудиопроцессора.
Поканальная обработка сигнала
Каждый канал матрицы A8 оснащён стандартной цепочкой обработки: гейн, компрессор/экспандер, гейт, задержка, обрезные фильтры, параметрический эквалайзер. Дополнительно есть эффекты обработки, которые можно выбрать на канал:- подавление акустической обратной связи;
- функция «дакер» (автоматическое приглушение фоновой музыки при речи);
- автомикширование канала, позволяющее управлять несколькими микрофонами в конференц-режиме.
Такой набор функций делает систему пригодной для сложных схем применения — конференц-залы, совместные зоны с множеством источников, где важна четкость речи и защита от «заводок».

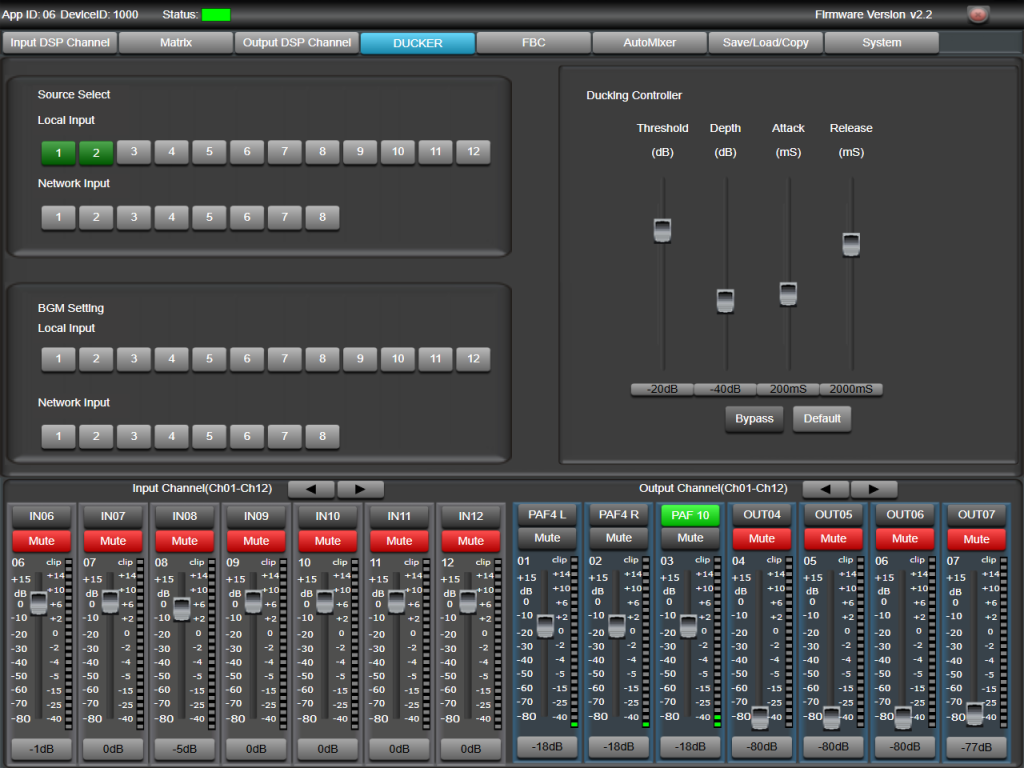

Рис.8. «Дакер» и подавитель обратной связи реализованы отдельными страницами, где выбирается на каком канале применить эффект, и что относительно чего приглушаем.
Выбор аудиоисточников
К системе могут подключаться:- проводные и беспроводные микрофоны;
- радиосистемы;
- плееры;
- ПК с аудиоинтерфейсом.
· OPERATOR — базовый плеер с воспроизведением с SD/USB/Bluetooth, 4 линейными входами и 1 микрофонным входом; · SERVER — сетевой плеер для воспроизведения потоковых источников (Bluetooth/WiFi/LAN), с возможностью удалённого управления с телефона или ПК и выводом сигнала через оптический Toslink.

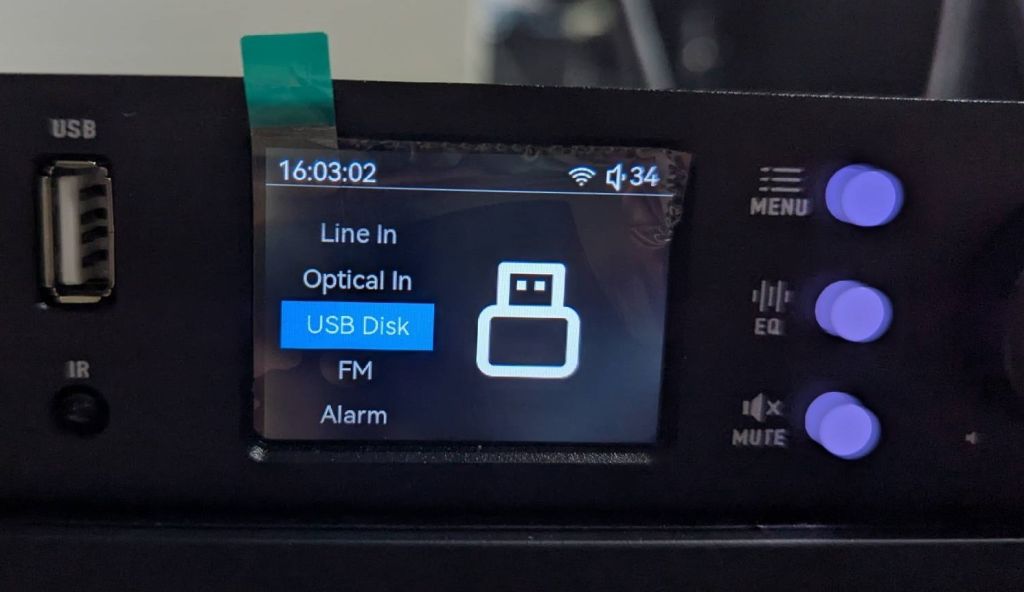

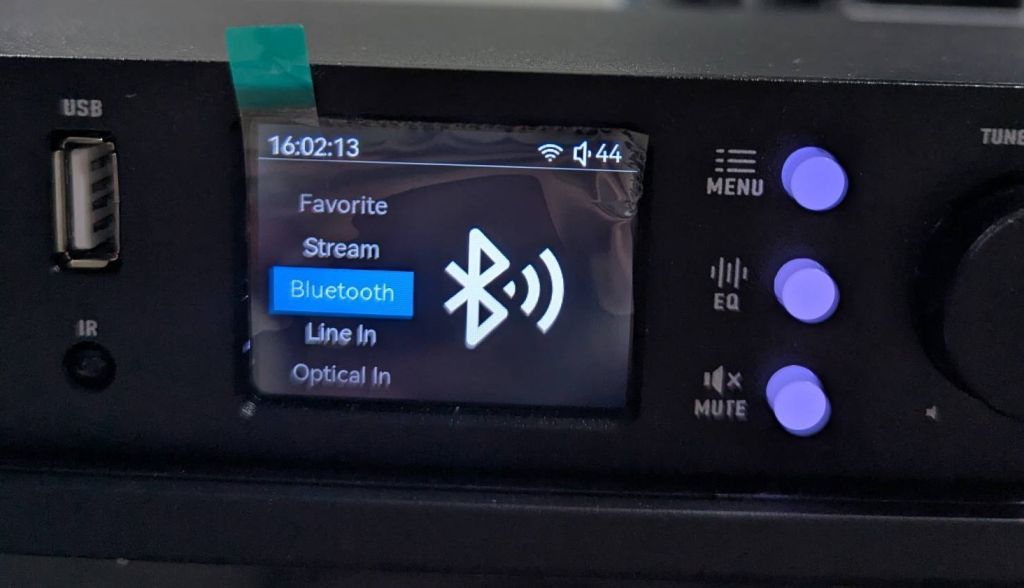

Рис.9. Большой выбор вариантов источников в сетевом плеере SERVER
Представленная на базе оборудования SVS Audiotechnik система позволяет построить недорогую, но при этом качественную многозонную трансляционную озвучку с удалённым управлением и независимым выбором источников звука для каждой зоны. В состав типовой конфигурации входят акустика PAF, усилители и матричный процессор серии MATRIX, плееры OPERATOR/SERVER. Такая система применима для озвучивания магазинов, спортивных объектов, холлов, фойе, вестибюлей, ресторанов, кафе и конференц-залов – любых инсталляций, где не требуется оперативное микширование звукооператором. Система обеспечивает простоту монтажа, настройки, гибкость конфигурации, масштабируемость и выгодное соотношение стоимости и функциональности.
